Vier Speichergrößen
Mit 160, 200, 300 und 500 L für unterschiedliche Anforderungen an die Trinkwarmwasserversorgung.
Emaillierter Warmwasserspeicher für Wärmepumpen
Enamel TSE-VS HP Serie
Die Enamel TSE-VS HP Serie wurde für Wärmepumpensysteme entwickelt. Ihr großflächiger Einzelwärmetauscher unterstützt die Wärmeübertragung und die Speicherung von Trinkwarmwasser. Die emaillierte Innenseite, eine Magnesiumanode und die Polyurethan-Dämmung ergänzen vier wählbare Speichergrößen.
160–500 L
1,3–4,0 m² Wärmetauscherfläche
200–400 µm Emaillierung
50 mm PU-Dämmung
TS EN 12897
Emaillierung nach DIN 4753/3
Magnesiumanode
Vorteile im Überblick
Für Wärmepumpen geeignete Warmwasserspeicherung.
Die Enamel TSE-VS HP Serie vereint einen Einzelwärmetauscher mit einer emaillierten Innenseite und einem gedämmten Speichergehäuse.

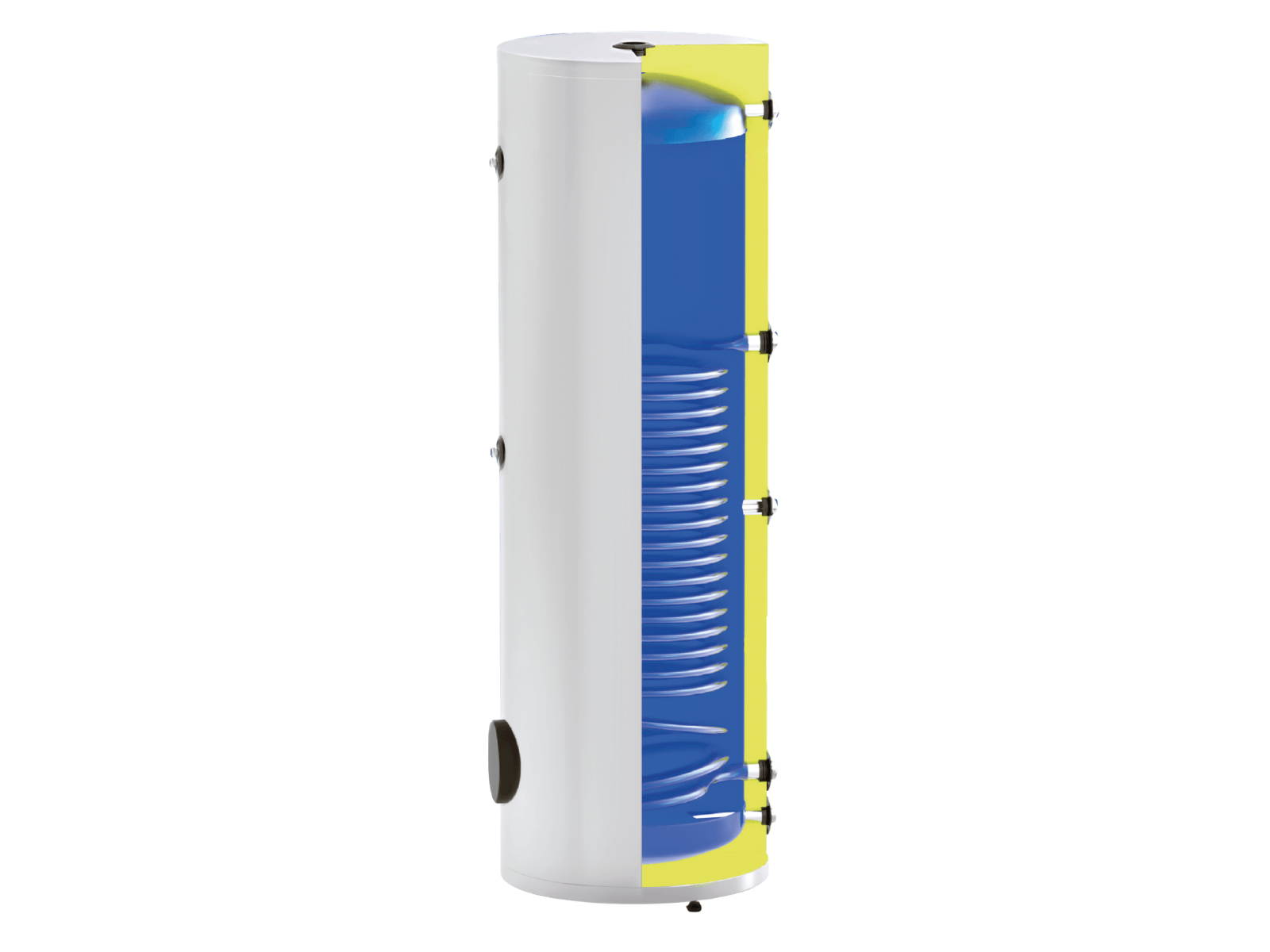

Großflächiger Wärmetauscher
Je nach Modell unterstützt eine Wärmetauscherfläche von 1,3–4,0 m² die Wärmeübertragung von der Wärmepumpe zum Speicher.
Schutz durch Emaille und Anode
Die 200–400 µm starke Emaillierung und die Magnesiumanode tragen zum Korrosionsschutz der Innenseite bei.
Dämmung und Zusatzheizung
50 mm Polyurethan-Dämmung begrenzt Wärmeverluste; ein elektrischer Heizstab ist optional erhältlich.
Warmwasserspeicherung für Wärmepumpensysteme.
Die Wärmeübertragung erfolgt über einen Einzelwärmetauscher. Die Serie lässt sich in Trinkwarmwassersysteme von Wohn- und Gewerbeprojekten integrieren.
Technische Daten
Enamel TSE-VS HP technische Daten.
| Eigenschaft / Modell | MA-2308 | MA-2286 | MA-2299 | MA-2309 |
|---|---|---|---|---|
| Nennvolumen (L) | 160 | 200 | 300 | 500 |
| Gewicht (kg) | 79 | 100 | 140 | 160 |
| Abmessungen, Höhe × Durchmesser (mm) | 1050 × 580 | 1280 × 580 | 1780 × 580 | 1630 × 750 |
| Max. zulässige Speichertemperatur (°C) | 95 | 95 | 95 | 95 |
| Max. Betriebsdruck (bar) | 6 | 6 | 6 | 6 |
| Dämmmaterial | PU | PU | PU | PU |
| Dämmstärke (mm) | 50 | 50 | 50 | 50 |
| Material der Außenverkleidung | Elektrostatisch lackiertes verzinktes Stahlblech | Elektrostatisch lackiertes verzinktes Stahlblech | Elektrostatisch lackiertes verzinktes Stahlblech | Kunstleder |
| Wasserinhalt des Wärmetauschers (L) | 11 | 18 | 26 | 33 |
| Wärmetauscherfläche (m²) | 1,3 | 2,1 | 3,1 | 4,0 |
| Max. Betriebsdruck des Wärmetauschers (bar) | 6 | 6 | 6 | 6 |
| Wassereintritt / -austritt Wärmetauscher | IG 1″ | IG 1″ | IG 1″ | IG 1″ |
| Reinigungsflansch | Universal | Universal | Universal | Universal |
| Anschluss für Elektroheizstab | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ |
| Trinkwasserzulauf / -ablauf | IG 3/4″ | IG 3/4″ | IG 3/4″ | IG 3/4″ |
| Zirkulationsanschluss | IG 3/4″ | IG 3/4″ | IG 3/4″ | IG 3/4″ |
| Anschluss für Magnesiumanode | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ |
| Fühleranschluss | IG 1/2″ | IG 1/2″ | IG 1/2″ | IG 1/2″ |
| Blindanschluss | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ | IG 1 1/4″ |
Technische Hinweise

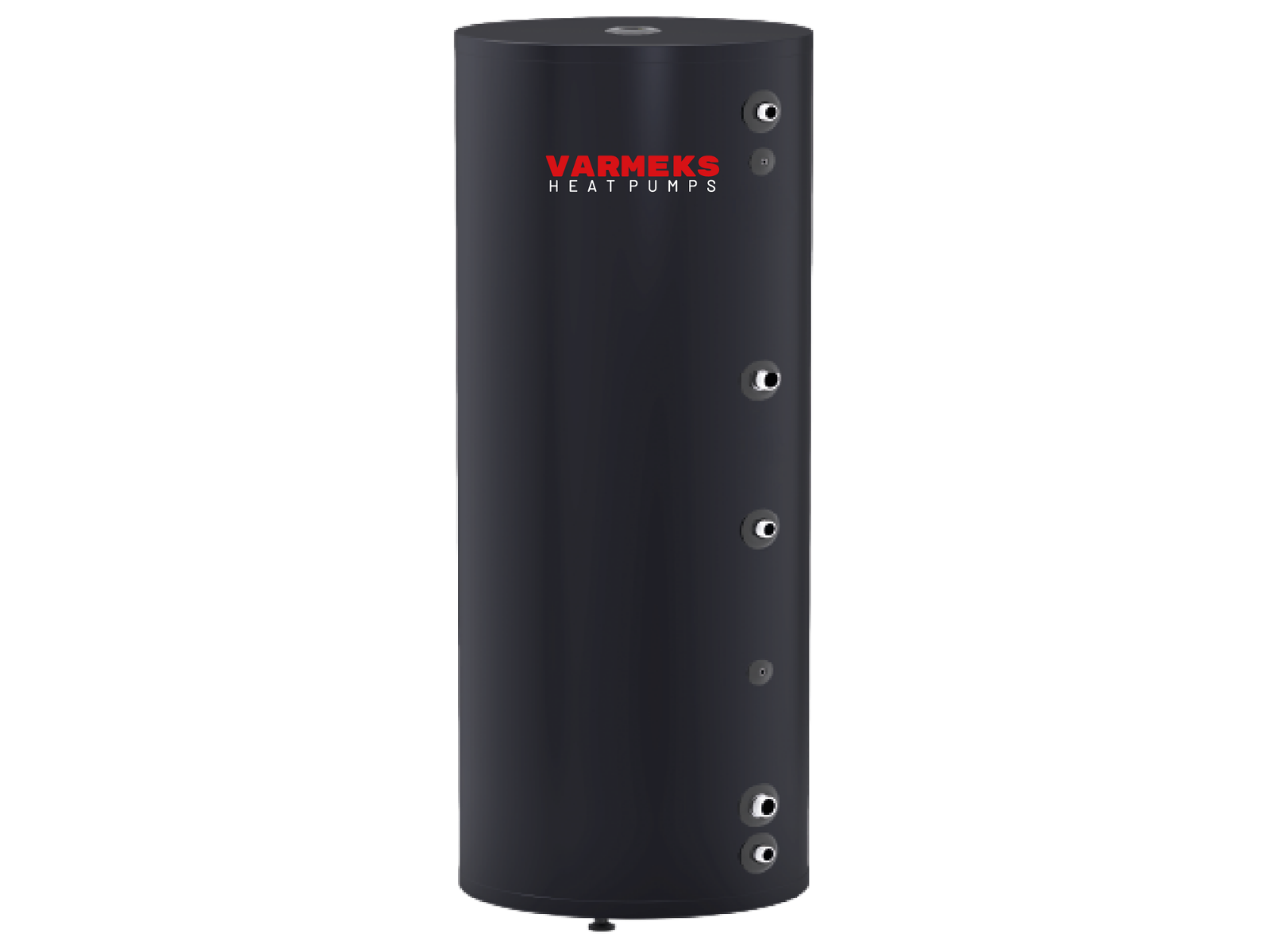

Gefertigt nach TS EN 12897 mit einer 200–400 µm starken Emaillierung gemäß DIN 4753/3. Großflächiger Einzelwärmetauscher für Wärmepumpen. Innenseite aus emailliertem Stahl und Magnesiumanode als Korrosionsschutz. Maximaler Betriebsdruck: 6 bar; maximal zulässige Speichertemperatur: 95 °C. Elektrischer Heizstab optional. IG: Innengewinde. Das 500-L-Modell besitzt eine andere Außenverkleidung als die übrigen Speichergrößen.
Gefertigt nach TS EN 12897 mit einer 200–400 µm starken Emaillierung gemäß DIN 4753/3. Großflächiger Einzelwärmetauscher für Wärmepumpen. Innenseite aus emailliertem Stahl und Magnesiumanode als Korrosionsschutz. Maximaler Betriebsdruck: 6 bar; maximal zulässige Speichertemperatur: 95 °C. Elektrischer Heizstab optional. IG: Innengewinde. Das 500-L-Modell besitzt eine andere Außenverkleidung als die übrigen Speichergrößen.
Anwendung
Wofür wird der Enamel TSE-VS HP eingesetzt?
Er speichert Trinkwarmwasser in Wärmepumpensystemen.
Anwendung
Wofür wird der Enamel TSE-VS HP eingesetzt?
Über seinen Einzelwärmetauscher überträgt er Wärme von der Wärmepumpe auf das Trinkwasser und speichert das erwärmte Wasser. Er lässt sich in Warmwassersysteme von Wohn- und Gewerbeprojekten integrieren.
Speichergröße
Welche Speichergröße ist die richtige?
160, 200, 300 oder 500 L – je nach Warmwasserbedarf.
Speichergröße
Welche Speichergröße ist die richtige?
Berücksichtigen Sie Personenzahl, gleichzeitigen Wasserbedarf, Zieltemperatur und Leistung der Wärmepumpe. Speichervolumen und Wärmetauscherfläche sollten zum Projekt passen.
Wartung
Welche Wartung schützt den Speicher?
Magnesiumanode und Reinigungsflansch sind regelmäßig zu prüfen.
Wartung
Welche Wartung schützt den Speicher?
Der Zustand der Anode und die Wasserqualität sollten regelmäßig durch einen autorisierten Fachbetrieb geprüft werden. Speicher und Wärmetauscher sind bei Bedarf gemäß Produkthandbuch zu reinigen.
